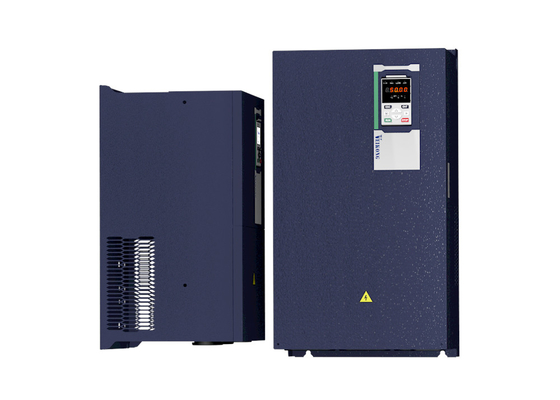

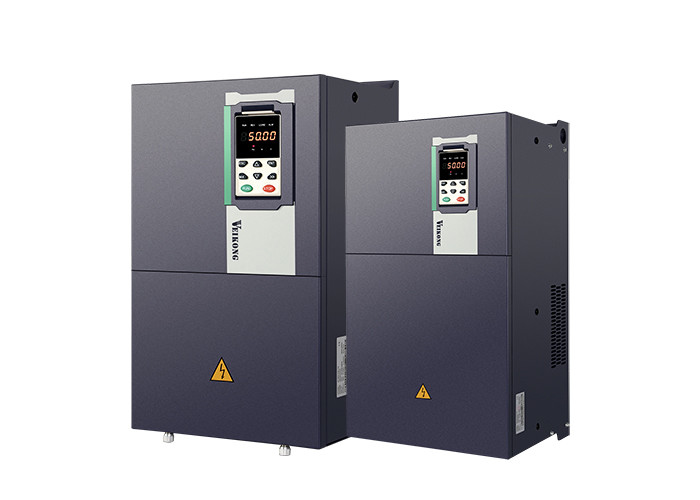

380V 22KW 30KW 37KW Chuyển tần số biến đổi cho máy bơm chìm

Điểm

Thông số kỹ thuật

Nhập

Điện áp đầu vào

1phase/3phase 220V: 200V240V

3 giai đoạn 380V-480V:380V480V

Phạm vi biến động điện áp cho phép

-15%~10%

Tần số đầu vào

50Hz / 60Hz, dao động dưới 5%

Sản lượng

Điện áp đầu ra

3phase:0 ∞đồng điện vào

Khả năng quá tải

Ứng dụng mục đích chung:60S cho 150% dòng điện định số

Ứng dụng tải trọng nhẹ:60S cho 120% dòng điện định giá

Kiểm soát

Chế độ điều khiển

Kiểm soát V/f

Điều khiển vector luồng không cảm biến mà không có thẻ PG ((SVC)

Điều khiển luồng tốc độ cảm biến bằng thẻ PG (VC)

Chế độ hoạt động

Kiểm soát tốc độ, Kiểm soát mô-men xoắn (SVC và VC)

Phạm vi tốc độ

100 (V/f)

1(SVC)

11000 (VC)

Độ chính xác điều khiển tốc độ

± 0,5%(V/f)

± 0,2%(SVC)

± 0,02%(VC)

Tốc độ phản ứng

5Hz ((V/f)

20Hz ((SVC)

50Hz ((VC)

phạm vi tần số

0.00 ¢ 600 Hz(V/f)

0.00 ∙200.00 Hz(SVC)

0.00 ¢ 400 Hz(VC)

Độ phân giải tần số đầu vào

Cài đặt kỹ thuật số: 0,01 Hz

Cài đặt tương tự: tần số tối đa x 0,1%

Vòng xoắn khởi động

150%/0,5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

Độ chính xác điều khiển mô-men xoắn

SVC:trong 5Hz10%, trên 5Hz5%

VC:30,0%

V/f curve

Loại đường cong V / f: đường thẳng, đa điểm, chức năng điện, tách V / f;

Hỗ trợ tăng mô-men xoắn: Tăng mô-men xoắn tự động (cài đặt tại nhà máy), tăng mô-men xoắn thủ công

Đường đệm truyền tần số

Hỗ trợ gia tốc và giảm tốc đường thẳng và đường cong S;

4 nhóm thời gian gia tốc và giảm tốc, phạm vi thiết lập 0,00s ~ 60000s

Điều khiển điện áp xe buýt DC

Kiểm soát điện áp quá cao: hạn chế sản xuất điện của động cơ bằng cách điều chỉnh tần số đầu ra để tránh bỏ lỗi điện áp;

Kiểm soát điện áp thấp: kiểm soát mức tiêu thụ năng lượng của động cơ bằng cách điều chỉnh tần số đầu ra để tránh thất bại yaw

Điều khiển VdcMax: Giới hạn lượng điện được tạo ra bởi động cơ bằng cách điều chỉnh tần số đầu ra để tránh chạy quá điện áp;

Điều khiển VdcMin: Kiểm soát mức tiêu thụ điện của động cơ bằng cách điều chỉnh tần số đầu ra, để tránh lỗi áp suất thấp

Tần số mang

1kHz12kHz ((Khác nhau tùy thuộc vào loại)

Phương pháp khởi động

Bắt đầu trực tiếp (có thể được đặt trên phanh DC); bắt đầu theo dõi tốc độ

Phương pháp dừng

Dừng chậm (có thể được đặt trên phanh DC); tự do dừng

Chức năng điều khiển chính

Điều khiển chạy bộ, điều khiển ngã xuống, hoạt động lên đến 16 tốc độ, tránh tốc độ nguy hiểm, hoạt động tần số xoay, chuyển đổi thời gian gia tốc và giảm tốc, tách VF, phanh kích thích quá mức,kiểm soát PID quy trình, chức năng ngủ và thức dậy, logic PLC đơn giản tích hợp, đầu cuối đầu vào và đầu ra ảo, đơn vị trì hoãn tích hợp, đơn vị so sánh tích hợp và đơn vị logic, sao lưu và khôi phục tham số,hồ sơ lỗi hoàn hảo, lỗi thiết lập lại, hai nhóm các tham số động cơ tự do chuyển đổi, phần mềm trao đổi đầu ra dây dẫn, đầu cuối lên / xuống

Chức năng

Bàn phím

LED Bàn phím kỹ thuật số và bàn phím LCD (tùy chọn)

Truyền thông

Tiêu chuẩn:

Truyền thông MODBUS

Có thể mở và mở (đang phát triển)

Thẻ PG

Thẻ giao diện mã hóa gia tăng (điểm xuất khác biệt và bộ thu mở),Thẻ biến áp xoắn

Điện thoại đầu vào

Tiêu chuẩn:

5 thiết bị đầu vào kỹ thuật số, một trong số đó hỗ trợ đầu vào xung tốc độ cao lên đến 50kHz;

2 đầu vào tương tự, hỗ trợ đầu vào điện áp 0 ~ 10V hoặc đầu vào dòng 0 ~ 20mA;

Thẻ tùy chọn:

4 thiết bị đầu vào kỹ thuật số

2 đầu đầu vào tương tự.Hỗ trợ đầu vào điện áp 10V-+10V

Chiếc đầu cuối đầu ra

tiêu chuẩn:

1 thiết bị đầu ra kỹ thuật số;

1 đầu cuối đầu ra xung tốc độ cao (loại bộ sưu tập mở), hỗ trợ đầu ra tín hiệu sóng vuông 0 ~ 50kHz;

1 đầu cuối đầu ra rơle (rơle thứ hai là tùy chọn)

2 thiết bị đầu ra tương tự, hỗ trợ 0 ~ 20mA đầu ra dòng điện hoặc 0 ~ 10V đầu ra điện áp;

Thẻ tùy chọn: 4 đầu cuối đầu ra kỹ thuật số

Bảo vệ

Xem chương 6 "Giải quyết sự cố và các biện pháp đối phó" về chức năng bảo vệ

Môi trường

Địa điểm lắp đặt

Trong nhà, không có ánh sáng mặt trời trực tiếp, bụi, khí ăn mòn, khí dễ cháy, khói dầu, hơi, nhỏ giọt hoặc muối.

Độ cao

0-3000m. Inverter sẽ bị giảm giá nếu độ cao cao hơn 1000m và dòng điện đầu ra định số sẽ giảm 1% nếu độ cao tăng 100m

Nhiệt độ môi trường

-10 °C ~ + 40 °C, tối đa 50 °C (được giảm nếu nhiệt độ xung quanh là giữa 40 °C và 50 °C) Điện lượng đầu ra định số giảm 1,5% nếu nhiệt độ tăng 1 °C

Độ ẩm

Ít hơn 95% RH, không ngưng tụ

Vibration (sự rung động)

Ít hơn 5,9 m/s²(0,6 g)

Nhiệt độ lưu trữ

-20°C ~ +60°C

Các loại khác

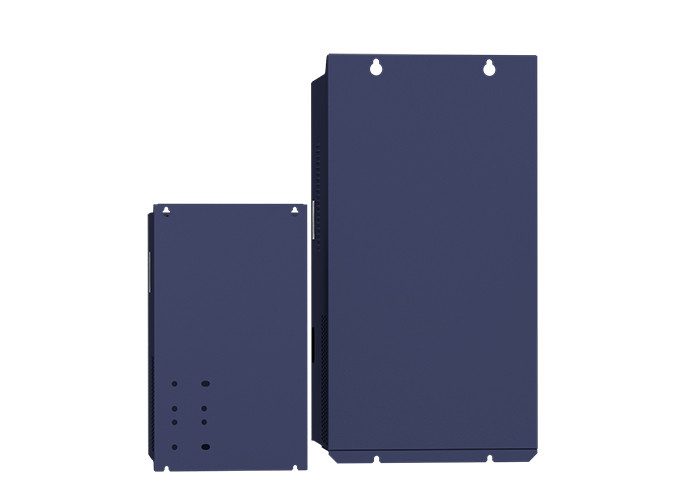

Cài đặt

Tủ gắn tường, kiểm soát sàn, ngoại hình

Mức độ bảo vệ

IP20

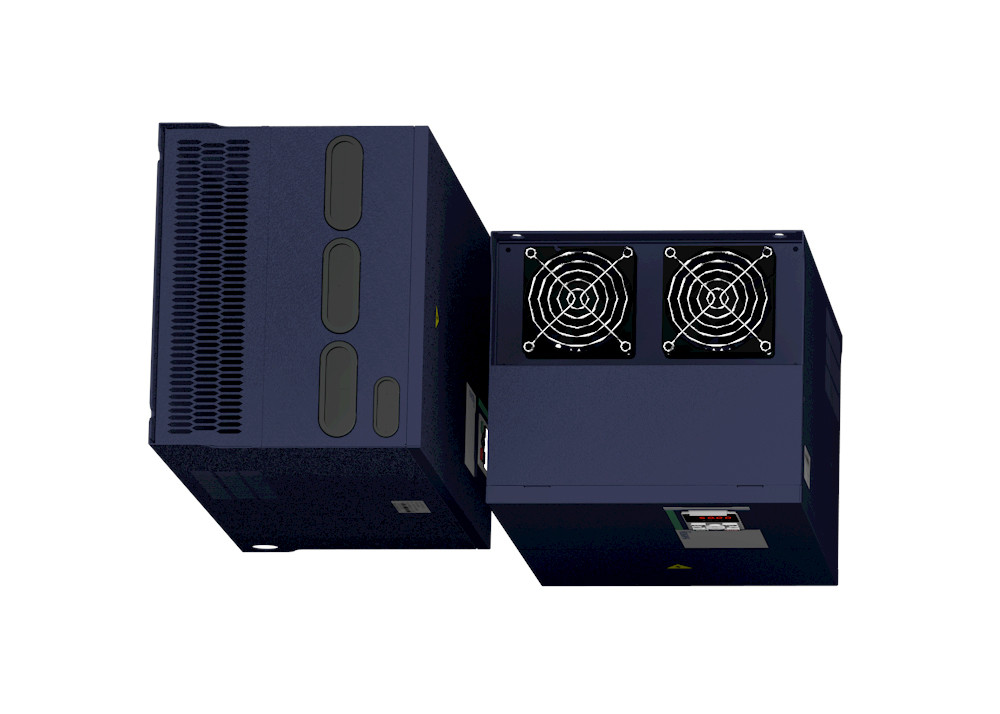

Phương pháp làm mát

Làm mát bằng không khí ép

EMC

CE ROHS

Bộ lọc EMC bên trong

Phù hợp với EN61800-3

Nhóm C3

3^rdMôi trường
