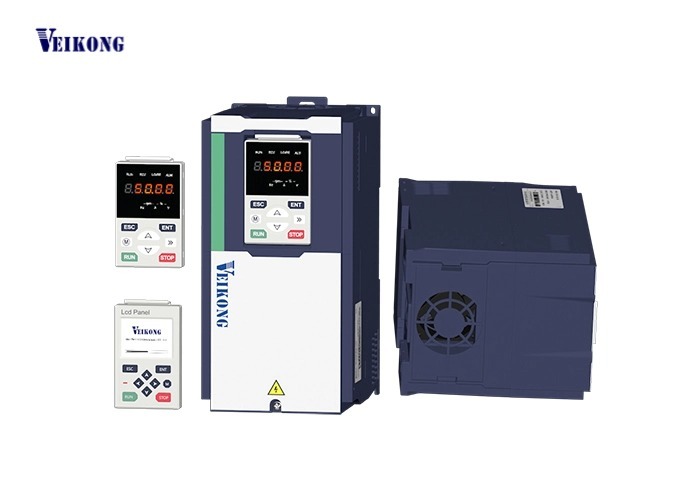

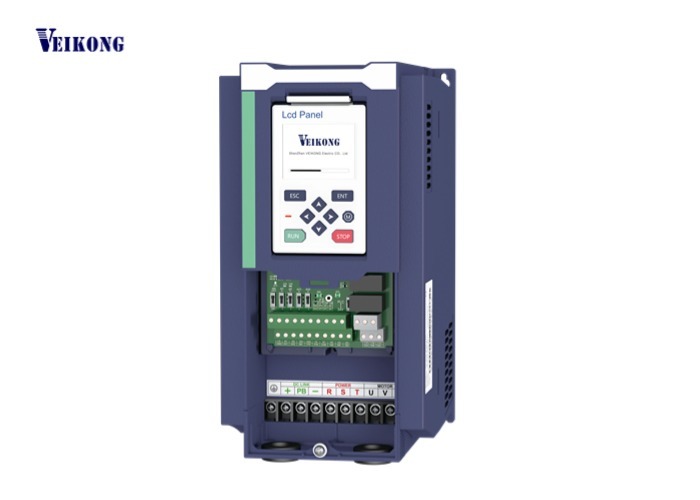

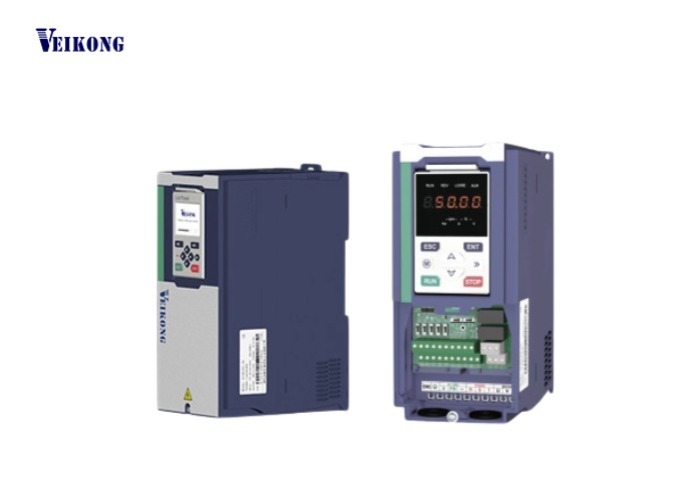

VFD530: Vòng quay tách cao, hoạt động tần số cao và các giao thức truyền thông rộng rãi

Tính năng VFD530:

1, Với bộ lọc EMC C3 bên trong và thiết kế khối xây dựng cho thẻ mở rộng IO và các loại thẻ PG khác nhau

2, Tốc mô-men khởi động lên đến 200% ở 0HZ. Tần số ra đến 3000HZ.
3, Hỗ trợ tùy chọn bàn phím LCD vàhai hiển thịbàn phím. hỗ trợ các công cụ máy tính. hỗ trợ modbus485, canopen, giao tiếp profinet.
4, Hỗ trợ động cơ không đồng bộ và đồng bộ.
5, Hỗ trợ vòng lặp 2 PID cho HVAC
6, Chức năng ngủ và chức năng tiết kiệm năng lượng cũng như trong lập trình PLC xây dựng
7, Cơ chế phanh logic đặc biệt cho cần cẩu và nâng, tăng phanh lưu lượng từ tính
8, Hỗ trợ hai tham số động cơ nhóm mà có thể nhận ra hai điều khiển chuyển động động cơ

VEIKONG bán nóng VFD

VFD500M là hệ thống điều khiển vector hiệu suất cao mini vfd

VFD500 là vfd tổng thể hiệu suất cao

VFD550 là vfd đặc biệt hiệu suất cao với điều khiển vị trí.

VFD530 là vfd đặc biệt hiệu suất cao với chức năng nâng, hỗ trợ 2 PID, hỗ trợ động cơ đồng bộ và không đồng bộ

VFD500-PV là máy biến áp bơm năng lượng mặt trời.

VFD510 là biến tần IP65

Dữ liệu kỹ thuật VFD530:

Điểm		Thông số kỹ thuật
Nhập	Điện áp đầu vào	1phase/3phase 220V: 200V240V 3 giai đoạn 380V-480V:380V480V
	Phạm vi biến động điện áp cho phép	-15%~10%
	Tần số đầu vào	50Hz / 60Hz, dao động dưới 5%
Sản lượng	Điện áp đầu ra	3phase:0 ∞đồng điện vào
	Khả năng quá tải	Ứng dụng mục đích chung:60S cho 150% dòng điện định số Ứng dụng tải trọng nhẹ:60S cho 120% dòng điện định giá
Kiểm soát	Chế độ điều khiển	Kiểm soát V/f Điều khiển vector luồng không cảm biến mà không có thẻ PG ((SVC) Điều khiển luồng tốc độ cảm biến bằng thẻ PG (VC)
	Chế độ hoạt động	Kiểm soát tốc độ, Kiểm soát mô-men xoắn (SVC và VC)
	Phạm vi tốc độ	100 (V/f) 1(SVC) 11000 (VC)
	Độ chính xác điều khiển tốc độ	± 0,5% (V/f) ± 0,2% (SVC) ± 0,02% (VC)
	Tốc độ phản ứng	5Hz ((V/f) 20Hz ((SVC) 50Hz ((VC)
	phạm vi tần số	0.00~2000.00Hz ((V/f) 0.00.00200.00Hz (SVC) 0.00 ¢ 400 Hz (VC)
	Độ phân giải tần số đầu vào	Cài đặt kỹ thuật số: 0,01 Hz Cài đặt tương tự: tần số tối đa x 0,1%
	Vòng xoắn khởi động	150%/0.5Hz ((V/f) 180%/0.25Hz (SVC) 200%/0Hz ((VC)
	Độ chính xác điều khiển mô-men xoắn	SVC:trong 5Hz10%, trên 5Hz5% VC:30,0%
	V/f curve	Loại đường cong V / f: đường thẳng, đa điểm, chức năng điện, tách V / f; Hỗ trợ tăng mô-men xoắn: Tăng mô-men xoắn tự động (cài đặt tại nhà máy), tăng mô-men xoắn thủ công
	Đường đệm truyền tần số	Hỗ trợ gia tốc và giảm tốc đường thẳng và đường cong S; 4 nhóm thời gian gia tốc và giảm tốc, phạm vi thiết lập 0,00s ~ 60000s
	Điều khiển điện áp xe buýt DC	Kiểm soát điện áp quá cao: hạn chế sản xuất điện của động cơ bằng cách điều chỉnh tần số đầu ra để tránh bỏ lỗi điện áp; Kiểm soát điện áp thấp: kiểm soát mức tiêu thụ năng lượng của động cơ bằng cách điều chỉnh tần số đầu ra để tránh thất bại yaw Điều khiển VdcMax: Giới hạn lượng điện được tạo ra bởi động cơ bằng cách điều chỉnh tần số đầu ra để tránh chạy quá điện áp; Điều khiển VdcMin: Kiểm soát mức tiêu thụ điện của động cơ bằng cách điều chỉnh tần số đầu ra, để tránh lỗi áp suất thấp
	Tần số mang	1kHz12kHz ((Khác nhau tùy thuộc vào loại)
	Phương pháp khởi động	Bắt đầu trực tiếp (có thể được đặt trên phanh DC); bắt đầu theo dõi tốc độ
	Phương pháp dừng	Dừng chậm (có thể được đặt trên phanh DC); tự do dừng
	Chức năng điều khiển chính	Điều khiển chạy bộ, điều khiển ngã xuống, hoạt động lên đến 16 tốc độ, tránh tốc độ nguy hiểm, hoạt động tần số xoay, chuyển đổi thời gian gia tốc và giảm tốc, tách VF, phanh kích thích quá mức,kiểm soát PID quy trình, chức năng ngủ và thức dậy, logic PLC đơn giản tích hợp, đầu cuối đầu vào và đầu ra ảo, đơn vị trì hoãn tích hợp, đơn vị so sánh tích hợp và đơn vị logic, sao lưu và khôi phục tham số,hồ sơ lỗi hoàn hảo, lỗi thiết lập lại, hai nhóm các tham số động cơ tự do chuyển đổi, phần mềm trao đổi đầu ra dây dẫn, đầu cuối lên / xuống
Chức năng	Bàn phím	LED Bàn phím kỹ thuật số và bàn phím LCD (tùy chọn)
	Truyền thông	Tiêu chuẩn: Truyền thông MODBUS Có thể mở và mở (đang phát triển)
	Thẻ PG	Thẻ giao diện bộ mã hóa gia tăng (điểm xuất khác biệt và bộ sưu tập mở), Thẻ biến áp xoắn
	Điện thoại đầu vào	Tiêu chuẩn: 5 thiết bị đầu vào kỹ thuật số, một trong số đó hỗ trợ đầu vào xung tốc độ cao lên đến 50kHz; 2 đầu vào tương tự, hỗ trợ đầu vào điện áp 0 ~ 10V hoặc đầu vào dòng 0 ~ 20mA; Thẻ tùy chọn: 4 thiết bị đầu vào kỹ thuật số 2 đầu đầu vào tương tự.Hỗ trợ đầu vào điện áp 10V-+10V
	Chiếc đầu cuối đầu ra	tiêu chuẩn: 1 thiết bị đầu ra kỹ thuật số; 1 đầu cuối đầu ra xung tốc độ cao (loại bộ sưu tập mở), hỗ trợ đầu ra tín hiệu sóng vuông 0 ~ 50kHz; 1 đầu cuối đầu ra rơle (rơle thứ hai là tùy chọn) 2 thiết bị đầu ra tương tự, hỗ trợ 0 ~ 20mA đầu ra dòng điện hoặc 0 ~ 10V đầu ra điện áp; Thẻ tùy chọn: 4 đầu cuối đầu ra kỹ thuật số
Bảo vệ	Xem chương 6 "Giải quyết sự cố và các biện pháp đối phó" về chức năng bảo vệ
Môi trường	Địa điểm lắp đặt	Trong nhà, không có ánh sáng mặt trời trực tiếp, bụi, khí ăn mòn, khí dễ cháy, khói dầu, hơi, nhỏ giọt hoặc muối.
	Độ cao	0-3000m. Inverter sẽ bị giảm giá nếu độ cao cao hơn 1000m và dòng điện đầu ra định số sẽ giảm 1% nếu độ cao tăng 100m
	Nhiệt độ môi trường	-10 °C ~ + 40 °C, tối đa 50 °C (được giảm nếu nhiệt độ xung quanh là giữa 40 °C và 50 °C) Điện lượng đầu ra định số giảm 1,5% nếu nhiệt độ tăng 1 °C
	Độ ẩm	Ít hơn 95% RH, không ngưng tụ
	Vibration (sự rung động)	Ít hơn 5,9 m/s2 (0,6 g)
	Nhiệt độ lưu trữ	-20°C ~ +60°C
Các loại khác	Cài đặt	Tủ gắn tường, kiểm soát sàn, ngoại hình
	Mức độ bảo vệ	IP20
	Phương pháp làm mát	Làm mát bằng không khí ép
EMC	CE ROHS	Bộ lọc EMC bên trong Phù hợp với EN61800-3 Nhóm C3 3 môi trường

Hướng dẫn sản phẩm:

Mô hình	Công suất (KVA)	Điện vào (A)	Điện ra ((A)		Động cơ thích nghi (KW)	Kích thước	Đơn vị phanh
			Trọng lượng nặng	Trọng lượng nhẹ
Ba pha: 380-480V,50/60Hz
VFD530-R75GT4B	1.5	3.4	2.5	4.2	0.75	Kích thước A	Nội bộ
VFD530-1R5GT4B	3	5	4.2	5.6	1.5
VFD530-2R2GT4B	4	5.8	5.6	9.4	2.2
VFD530-4R0G/5R5PT4B	5.9	10.5	9.4	13.0	3.7
VFD530-5R5G/7R5PT4B	8.9	14.6	13.0	17.0	5.5	Kích thước B
VFD530-7R5G/011PT4B	11	20.5	17.0	23.0	7.5
VFD530-011G/015PT4B	17	26.0	25.0	31.0	11	Kích thước C	Nội bộ
VFD530-015G/018PT4B	21	35.0	32.0	37.0	15
VFD530-018G/022PT4B	24	38.5	37.0	45.0	18.5	Kích thước D
VFD530-022G/030PT4B	30	46.5	45.0	57.0	22
VFD530-030G/037PT4	40	62.0	60.0	75.0	30	Kích thước E	tùy chọn
VFD530-037G/045PT4	50	76.0	75.0	87.0	37
VFD530-045G/055PT4	60	92.0	90.0	110.0	45	Kích thước F
VFD530-055G/075PT4	75	113.0	110.0	135.0	55
VFD530-075G/090PT4	104	157.0	152.0	165.0	75	Kích thước G
VFD530-090G/110PT4	112	170.0	176.0	210.0	90		Bên ngoài
VFD530-110G/132PT4	145	220.0	210.0	253.0	110	Kích thước H
VFD530-132G/160PT4	170	258.0	253.0	304.0	132	Kích thước I
VFD530-160G/185PT4	210	320.0	304.0	360.0	160
VFD530-185G/200PT4	245	372.0	360.0	380.0	185	Kích thước J
VFD530-200G/220PT4	250	380.0	380.0	426.0	200
VFD530-220G/250PT4	280	425.0	426.0	465.0	220	Kích thước K
VFD530-250G/280PT4	315	479.0	465.0	520.0	250
VFD530-280G/315PT4	350	532.0	520.0	585.0	280	Kích thước L
VFD530-315G/355PT4	385	585.0	585.0	650.0	315
VFD530-355G/400PT4	420	638.0	650.0	725.0	355	Kích thước M
VFD530-400G/450PT4	470	714.0	725.0	820.0	400
VFD530-450G/500PT4	530	800.0	820.0	/	450	Kích thước N
VFD530-500G/560PT4	580	880.0	900.0	/	500
VFD530-560G/630PT4	630	950.0	980.0	/	560	Kích thước O
VFD530-630GT4	710	1080	1120.	/	630	Kích thước O
VFD530-710GT4	790	1200	1260	/	710	Kích thước O
Đơn pha: 220V, 50/60HZ
VFD530-R40GS2	1.3	6.0	3.2	5.6	0.4	Kích thước A	Được tích hợp
VFD530-R75GS2	2.4	11.0	5.6	8.0	0.75	Kích thước A
VFD530-1R5GS2	3.5	15.0	8.0	10.6	1.5	Kích thước A
VFD530-2R2GS2	5.5	25.0	10.6	14.0	2.2	Kích thước A
VFD530-4R0GS2	7.7	35.0	17.0	23.0	4.0	Kích thước B
VFD530-5R5GS2	8.9	53.0	25.0	31.0	5.5	Kích thước C
VFD530-7R5GS2	11	67.0	32.0	37.0	7.5	Kích thước C
