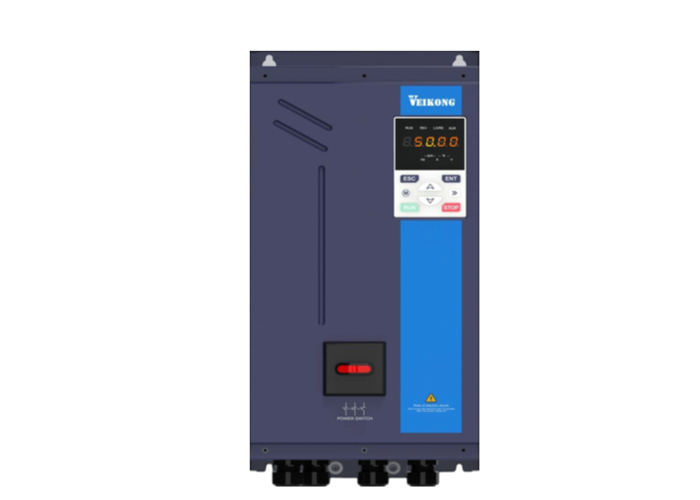

VEIKONG VFD510 IP55 High Protection Vector Frequency Inverter 4kW ~ 45kW

1. Người mẫu

Các mô hình chính (380V ba pha)

• VFD510-4R0-T4B: 4kW
• VFD510-5R5-T4B: 5,5kW
• VFD510-7R5-T4B: 7.5kW
• VFD510-011-T4B: 11kW
• VFD510-015-T4B: 15 kW
• VFD510-018-T4B: 18,5kW
• VFD510-022-T4B: 22kW
• VFD510-030-T4 ((B): 30kW
• VFD510-037-T4 ((B): 37kW
• VFD510-045-T4 ((B): 45kW

Thông số kỹ thuật điện áp

• Đơn/Ba pha 220V: 200V~240V
• Ba pha 380V: 380V ~ 480V

2. Hiệu suất cốt lõi

Hiệu suất môi trường và bảo vệ

• Mức độ bảo vệ: IP55, có khả năng chống bụi, sương mù nước và ô nhiễm dầu với khả năng chống ăn mòn tuyệt vời
• Nhiệt độ xung quanh: Thiết kế tiêu chuẩn cho môi trường làm việc 50 °C; Phạm vi hoạt động bình thường: 10 °C ~ 40 °C, nhiệt độ môi trường tối đa đến 50 °C
• Độ dung nạp biến động điện áp: -15% ~ +10%
• Tần số đầu vào: 50Hz/60Hz, biến động cho phép: ± 5%
• Điều chỉnh độ cao: 0 ~ 3000m. Giảm 1% dòng điện bình quân trên 100m trên 1000m
• Hệ thống làm mát: Thiết kế ống dẫn không khí độc lập, vây nhôm phân tán nhiệt lớn và quạt làm mát IP65 để phân tán nhiệt đáng tin cậy
• Bộ kết nối cáp: IP68 tuyến cáp nylon, chống nước, chống lão hóa và độ dẻo dai cao

Hiệu suất điều khiển và vận hành

• Động cơ áp dụng: Động cơ không đồng bộ, động cơ đồng bộ nam châm vĩnh viễn (PMSM)
• Chế độ điều khiển: V / F Control, Sensorless Vector Control (SVC), Speed Sensor Vector Control (VC)
• Phạm vi tốc độ: 1:100 (V/F), 1:200 (SVC), 1:1000 (VC)
• Độ chính xác điều khiển tốc độ: ±0,5% (V/F), ±0,2% (SVC), ±0,02% (VC)
• Động lực khởi động: 150% mô-men xoắn định giá @ 0.5Hz (V / F), 150% mô-men xoắn định giá @ 0.25Hz (SVC), 150% mô-men xoắn định giá @ 0Hz (VC)
• Khả năng quá tải: 150% dòng điện mực cho 60s và 180% dòng điện mực cho 8s cho tải trọng lớn; 120% dòng điện mực cho 60s cho tải trọng nhẹ
• Phạm vi tần số: 0,00~500,00Hz (V/F), 0,00~200,00Hz (SVC), 0,00~400.00Hz (VC)
• Tốc độ phản ứng: 5Hz (V/F), 20Hz (SVC), 50Hz (VC)

Hiệu suất đáng tin cậy

• Sử dụng mô phỏng nhiệt chuyên nghiệp và kiểm tra tăng nhiệt độ và quá tải theo chu kỳ nghiêm ngặt
• Trượt hoàn chỉnh EMC, sóng sét, điện tĩnh và thử nghiệm lão hóa
• Quá trình lớp phủ phù hợp được áp dụng để tăng khả năng chống ăn mòn

3Các chức năng chính

Chức năng an toàn và bảo vệ

• Chức năng STO tiêu chuẩn tích hợp (Safe Torque Off)
• Bảo vệ toàn diện chống quá nhiệt, quá điện, quá điện áp, dưới điện áp, quá tải và các lỗi khác

Chức năng vận hành và quy trình

• Khả năng vận hành chương trình đa tốc độ 16 giai đoạn với nhiều chế độ chu kỳ
• Điều khiển PID tích hợp để điều chỉnh vòng lặp đóng quy trình
• Bảo vệ chống quá kích thích và điện áp thấp
• Khởi động theo dõi tốc độ để khởi động trơn tru và không va chạm các động cơ quay
• Chế độ tiết kiệm năng lượng tự động, lý tưởng cho các ứng dụng quạt và bơm
• Chức năng ngủ và thức dậy độc lập
• Hỗ trợ chuyển đổi tự do giữa hai bộ tham số động cơ
• Hoạt động liên tục do lỗi nhỏ

Phương pháp logic và phụ trợ

• PLC đơn giản tích hợp: 4 đơn vị trì hoãn, 4 đơn vị so sánh và 4 đơn vị logic để đơn giản hóa dây dẫn ngoại vi
• Hỗ trợ điều chỉnh trình tự pha động cơ thông qua phần mềm mà không cần sửa đổi dây dẫn
• Parameter sao lưu & khôi phục, hồ sơ lỗi hoàn chỉnh và tự động lỗi thử lại

Giao tiếp & giao diện I/O

• Truyền thông tiêu chuẩn: Modbus
• Thông tin liên lạc mở rộng tùy chọn: Modbus-TCP, CANopen, Profinet
• Thẻ mã hóa tùy chọn cho mã hóa gia tăng và giải quyết
• Các đầu cuối I / O kỹ thuật số và tương tự phong phú, được trang bị đầu vào và đầu ra xung tốc độ cao
• Thẻ mở rộng I/O tùy chọn, tương thích với PT100, PT1000 và các cảm biến nhiệt độ khác

Cấu hình phanh

• Đơn vị phanh tích hợp cho SIZE C và các mô hình nhỏ hơn; đơn vị phanh tùy chọn cho SIZE D trở lên

4Ngành công nghiệp ứng dụng

5Dịch vụ sau bán hàng

• Bảo hành chất lượng 24 thángChúng tôi cung cấp các bộ phận sửa chữa miễn phí cho các lỗi liên quan đến chất lượng trong thời gian bảo hành.
• Nhóm kỹ thuật chuyên nghiệp cung cấp hỗ trợ kỹ thuật trực tuyến toàn cầu để giải quyết các vấn đề ứng dụng khác nhau.
