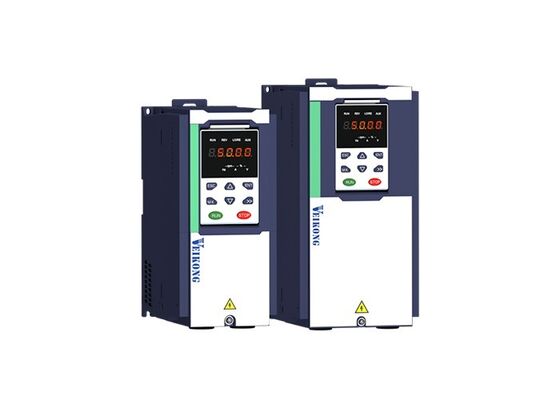

VEIKONG CH530 Crane Dedicated Variable Frequency Drive với điều khiển phanh 150% Động lực khởi động và điều khiển chống lắc

Tổng quan sản phẩm

VEIKONG CH530 Series là biến tần hiệu suất cao được thiết kế chuyên dụng cho cẩu trục, tời nâng, tời kéo và các thiết bị nâng hạ khác. Nó tích hợp điều khiển trình tự phanh chuyên nghiệp, điều khiển chống lắc, bảo vệ zero-servo, điều khiển chống trượt và điều chỉnh tốc độ tự động theo tải.

Với dải công suất từ 0.75kW đến 710kW, CH530 hỗ trợ động cơ không đồng bộ và động cơ đồng bộ nam châm vĩnh cửu. Nó cung cấp khả năng điều khiển động cơ đáng tin cậy cho các ứng dụng nâng, hạ, di chuyển xe con, di chuyển cầu trục và quay cần cẩu tháp.

Điểm nổi bật của sản phẩm

• Điều khiển trình tự phanh chuyên nghiệp cho nâng hạ an toàn
• Mô-men xoắn khởi động lên đến 150% ở 0Hz dưới điều khiển vector vòng kín
• Tích hợp điều khiển chống lắc cho di chuyển xe con và cầu trục
• Bảo vệ Zero-servo giúp ngăn ngừa chuyển động tải không mong muốn
• Tăng tốc tự động khi tải nhẹ
• Giảm tốc tự động khi tải nặng
• Macro ứng dụng cẩu trục được lập trình sẵn giúp cài đặt dễ dàng hơn
• Hỗ trợ động cơ không đồng bộ và động cơ đồng bộ nam châm vĩnh cửu
• Tích hợp bộ hãm cho các model từ 0.75kW đến 90kW
• Nhiều tùy chọn giao tiếp và mở rộng I/O
• Khả năng quá tải 150% trong 60 giây
• Dải công suất từ 0.75kW đến 710kW

Tính năng sản phẩm

1. Điều khiển trình tự phanh chuyên nghiệp

Các ứng dụng cẩu trục yêu cầu sự phối hợp chính xác giữa động cơ và phanh cơ khí. CH530 giám sát tần số đầu ra và dòng điện động cơ trước khi nhả phanh. Nó có thể tạo mô-men xoắn sơ bộ trước khi phanh cơ khí mở, giúp ngăn tải treo bị trượt khi khởi động.

Thời gian trễ nhả phanh và đóng phanh có thể điều chỉnh giúp đảm bảo khởi động và dừng êm ái. Chức năng này đặc biệt quan trọng đối với tời điện, tời kéo, cẩu trục trên cao và các thiết bị nâng hạ khác.

2. Mô-men xoắn khởi động cao ở tốc độ thấp

CH530 hỗ trợ điều khiển V/F, điều khiển vector không cảm biến và điều khiển vector vòng kín với phản hồi bộ mã hóa. Dưới điều khiển vector vòng kín, nó có thể cung cấp mô-men xoắn khởi động lên đến 150% ở 0Hz.

Mô-men xoắn tốc độ thấp mạnh mẽ giúp động cơ khởi động êm ái trong điều kiện tải nặng và giảm nguy cơ trượt tải khi nâng và hạ.

3. Điều khiển chống lắc tích hợp

Khi xe con của cẩu trục tăng tốc, giảm tốc hoặc đổi hướng, tải treo có thể bị lắc. CH530 có thuật toán chống lắc tích hợp giúp giảm chuyển động tải trong quá trình di chuyển xe con và cầu trục.

Chức năng này có thể rút ngắn thời gian định vị tải, giảm các điều chỉnh lặp lại của người vận hành và cải thiện hiệu quả xử lý vật liệu.

4. Bảo vệ an toàn Zero-Servo

Nếu phanh cơ khí không đóng đúng cách hoặc không cung cấp đủ lực phanh, tải có thể di chuyển bất ngờ. CH530 có thể phát hiện chuyển động trục động cơ và kích hoạt chức năng zero-servo của nó.

Biến tần tạo ra mô-men xoắn giữ để giúp duy trì vị trí tải hoặc xe con hiện tại đồng thời đưa ra cảnh báo. Điều này cung cấp thêm một lớp bảo vệ cho hoạt động của cẩu trục.

5. Điều chỉnh tốc độ tự động theo tải

CH530 có thể tự động điều chỉnh tốc độ hoạt động theo tải thực tế. Trong điều kiện tải nhẹ, nó có thể tăng tốc độ để cải thiện hiệu quả làm việc. Trong điều kiện tải nặng hoặc quá tải, nó có thể giảm tốc độ để bảo vệ động cơ, biến tần và hệ thống truyền động cơ khí.

Chức năng này giúp cân bằng giữa hiệu quả hoạt động và an toàn thiết bị.

6. Tăng tốc và giảm tốc êm ái

Biến tần hỗ trợ tăng tốc và giảm tốc tuyến tính và đường cong S. Bốn nhóm thời gian tăng tốc và giảm tốc có thể điều chỉnh có sẵn cho các chuyển động cẩu trục khác nhau.

Chuyển đổi tốc độ êm ái giúp giảm tác động cơ khí, lắc tải và ứng suất lên động cơ, hộp số, cáp thép và các bộ phận truyền động khác.

7. Macro tham số cẩu trục được lập trình sẵn

CH530 bao gồm các macro tham số cho các ứng dụng cẩu trục phổ biến. Các macro này đơn giản hóa việc cài đặt cho các ứng dụng nâng, di chuyển xe con, di chuyển cầu trục và quay cần cẩu tháp.

Người vận hành có thể nhanh chóng chọn cấu hình ứng dụng phù hợp và sau đó thực hiện các điều chỉnh theo điều kiện động cơ và thiết bị thực tế.

8. Giao tiếp và mở rộng linh hoạt

Giao tiếp Modbus RTU được cung cấp tiêu chuẩn. Các giao diện giao tiếp tùy chọn bao gồm Modbus TCP, CANopen, PROFINET và EtherCAT.

Các card bộ mã hóa PG và mô-đun mở rộng I/O tùy chọn cũng có sẵn cho các hệ thống yêu cầu điều khiển vector vòng kín, các đầu cuối bổ sung hoặc tích hợp với PLC.

Ứng dụng

Biến tần cẩu trục VEIKONG CH530 phù hợp cho:

• Tời nâng điện
• Tời kéo công nghiệp
• Cẩu trục dầm đôi
• Cẩu trục trên cao
• Cẩu trục giàn
• Cẩu trục tháp
• Cẩu trục cảng và container
• Thiết bị nâng hạ xây dựng
• Tời nâng khai thác mỏ
• Cẩu trục luyện kim
• Cơ cấu di chuyển xe con
• Cơ cấu di chuyển cầu trục
• Cơ cấu quay cẩu trục
• Thiết bị xử lý vật liệu

Các chức năng ứng dụng điển hình

Nâng và hạ

CH530 cung cấp mô-men xoắn khởi động mạnh mẽ, điều khiển phanh chuyên nghiệp, điều khiển chống trượt và hoạt động tốc độ thấp ổn định để nâng tải nặng.

Di chuyển xe con và cầu trục

Chức năng chống lắc tích hợp giúp giảm lắc tải treo trong quá trình tăng tốc, giảm tốc và đổi hướng.

Quay cần cẩu tháp

Tăng tốc và giảm tốc êm ái giúp giảm sốc cơ khí và cải thiện sự ổn định của hoạt động quay.

Điều khiển tời kéo

Kiểm soát tốc độ và mô-men xoắn chính xác mang lại khả năng cuốn và nhả êm ái hơn dưới các điều kiện tải khác nhau.
