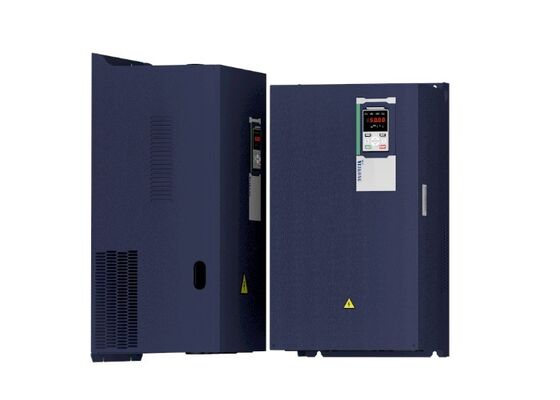

Biến tần cầu trục chịu tải nặng 380V VEIKONG CH530 có chống rung lắc và điều khiển phanh cho động cơ AC 0.75-710kW

Giới thiệu sản phẩm

VEIKONG CH530 là một biến tần AC hiệu suất cao được phát triển cho các loại cần trục, tời điện, tời kéo và máy nâng công nghiệp. Nó kết hợp khả năng điều khiển động cơ chính xác với các chức năng chuyên dụng cho cần trục để cung cấp khả năng khởi động ổn định, điều chỉnh tốc độ mượt mà, phối hợp phanh cơ khí đáng tin cậy và kiểm soát tải nâng cao.

CH530 hỗ trợ nguồn điện AC ba pha 380V-480V và bao gồm dải công suất động cơ từ 0.75kW đến 710kW. Nó có thể điều khiển cả động cơ không đồng bộ và động cơ đồng bộ nam châm vĩnh cửu, làm cho nó phù hợp cho các hệ thống cần trục mới, nâng cấp thiết bị và các dự án thay thế.

So với biến tần đa năng thông thường, CH530 cung cấp các chức năng chuyên dụng cho cơ cấu nâng, hạ, di chuyển xe con, di chuyển cầu trục và quay. Các thuật toán điều khiển chuyên nghiệp của nó giúp cải thiện độ an toàn của cần trục, hiệu quả hoạt động và sự thuận tiện khi cài đặt.

Điểm nổi bật chính của sản phẩm

• Biến tần chuyên dụng cho cần trục và thiết bị nâng
• Điện áp đầu vào AC ba pha 380V-480V
• Dải công suất rộng từ 0.75kW đến 710kW
• Kiểm soát trình tự phanh cơ khí chuyên nghiệp
• Mô-men xoắn khởi động lên đến 150% ở 0Hz với phản hồi bộ mã hóa
• Tích hợp điều khiển chống lắc cho cơ cấu di chuyển xe con và cầu trục
• Chức năng Zero-servo để bảo vệ giữ tải bổ sung
• Tự động tăng tốc độ khi tải nhẹ
• Tự động giảm tốc độ khi tải nặng
• Tăng tốc và giảm tốc tuyến tính và đường cong S mượt mà
• Các macro tham số cần trục tích hợp để cài đặt nhanh chóng
• Hỗ trợ động cơ không đồng bộ và động cơ đồng bộ nam châm vĩnh cửu
• Giao tiếp Modbus RTU tiêu chuẩn
• Tùy chọn giao tiếp Ethernet công nghiệp và bus trường
• Nhiều tùy chọn mở rộng bộ mã hóa và I/O
• Bảo hành 24 tháng và hỗ trợ kỹ thuật chuyên nghiệp

Tính năng sản phẩm

Kiểm soát phanh cơ khí chính xác

Phối hợp phanh đáng tin cậy là rất cần thiết cho các ứng dụng cần trục và tời. CH530 điều khiển phanh cơ khí dựa trên dòng điện động cơ, tần số đầu ra và cài đặt thời gian có thể điều chỉnh.

Trước khi nhả phanh cơ khí, biến tần có thể thiết lập mô-men xoắn động cơ cần thiết. Điều này giúp ngăn tải treo bị rơi hoặc trượt khi khởi động. Khi dừng, biến tần phối hợp giảm tốc động cơ và tác động phanh để đạt được điểm dừng mượt mà và có kiểm soát.

Nhiều tham số thời gian phanh có thể được điều chỉnh theo cấu trúc cần trục, đặc tính động cơ, điều kiện tải và phản ứng của phanh cơ khí.

Hiệu suất khởi động mạnh mẽ với tải nặng

CH530 cung cấp hiệu suất mô-men xoắn tốc độ thấp tuyệt vời cho các ứng dụng nâng đòi hỏi khắt khe. Dưới điều khiển vector vòng kín, biến tần có thể cung cấp mô-men xoắn khởi động lên đến 150% ở 0Hz.

Điều này cho phép động cơ tạo ra đủ mô-men xoắn trước khi nhả phanh cơ khí. Nó đặc biệt hữu ích cho các tời, tời kéo, hệ thống nâng mỏ và các thiết bị khác thường xuyên khởi động với tải treo.

Kiểm soát chống trượt để đảm bảo an toàn khi nâng

Thuật toán chống trượt tích hợp giúp ngăn ngừa chuyển động tải đột ngột trong quá trình nâng và hạ. Biến tần duy trì mô-men xoắn động cơ ổn định trong quá trình hoạt động tốc độ thấp, khởi động và thay đổi hướng.

Chức năng này giảm nguy cơ trượt tải do mô-men xoắn khởi động không đủ hoặc phối hợp không chính xác giữa động cơ và phanh cơ khí.

Công nghệ chống lắc tích hợp

Dao động tải có thể làm giảm hiệu quả của cần trục và gây khó khăn cho việc định vị chính xác. CH530 bao gồm chức năng điều khiển chống lắc cho cơ cấu di chuyển xe con và cầu trục.

Bằng cách tối ưu hóa quá trình tăng tốc và giảm tốc, biến tần giúp giảm dao động tải treo. Điều này cho phép người vận hành định vị tải nhanh hơn và giảm các điều chỉnh tiến lùi không cần thiết.

Chức năng giữ tải Zero-Servo

Nếu phanh cơ khí không đóng đúng cách hoặc không cung cấp đủ lực giữ, trục động cơ có thể bắt đầu quay. CH530 có thể phát hiện chuyển động này và kích hoạt chức năng zero-servo.

Biến tần tạo ra mô-men xoắn giữ để giúp duy trì vị trí hiện tại của tải hoặc xe con. Đồng thời, có thể kích hoạt báo động để thông báo cho người vận hành về tình trạng bất thường.

Tự động tăng tốc độ khi tải nhẹ

Khi tải thực tế thấp hơn tải định mức, CH530 có thể tự động tăng tốc độ hoạt động để rút ngắn chu kỳ làm việc và cải thiện hiệu quả xử lý.

Chức năng này hữu ích cho các cần trục thường xuyên hoạt động với các mức tải khác nhau. Nó cho phép hoạt động nhanh hơn khi tải nhẹ mà không cần điều chỉnh tốc độ thủ công lặp đi lặp lại.

Tự động giảm tốc độ khi tải nặng

Khi phát hiện tải nặng hoặc quá tải, biến tần có thể tự động giảm tốc độ hoạt động. Điều này giúp bảo vệ động cơ, biến tần, hộp số, phanh cơ khí và các bộ phận truyền động khác.

Sự kết hợp giữa tăng tốc độ khi tải nhẹ và giảm tốc độ khi tải nặng cho phép cần trục hoạt động hiệu quả đồng thời duy trì khả năng kiểm soát tải đáng tin cậy.

Kiểm soát tốc độ mượt mà

CH530 hỗ trợ cả tăng tốc và giảm tốc tuyến tính và đường cong S. Bốn nhóm thời gian tăng tốc và giảm tốc có thể được cấu hình cho các chuyển động cần trục khác nhau.

Chuyển đổi tốc độ mượt mà giúp giảm tác động cơ học khi khởi động, dừng và thay đổi hướng. Chúng cũng có thể giảm dao động tải và kéo dài tuổi thọ của hộp số, khớp nối, cáp thép, bánh xe và cấu trúc cơ khí.

Nhiều macro điều khiển cần trục

Các macro tham số cần trục được lập trình sẵn được tích hợp vào CH530. Các macro này cung cấp điểm khởi đầu thuận tiện để cấu hình các hệ thống nâng, di chuyển xe con, di chuyển cầu trục và quay cần trục tháp.

Kỹ sư cài đặt có thể chọn macro ứng dụng liên quan và sau đó điều chỉnh các tham số động cơ và điều khiển theo thiết bị thực tế.

Các tùy chọn điều khiển động cơ linh hoạt

CH530 hỗ trợ điều khiển V/F, điều khiển vector không cảm biến và điều khiển vector vòng kín với phản hồi bộ mã hóa.

Điều khiển V/F phù hợp cho các ứng dụng có yêu cầu điều khiển tốc độ cơ bản. Điều khiển vector không cảm biến cung cấp hiệu suất mô-men xoắn và tốc độ được cải thiện mà không cần bộ mã hóa. Điều khiển vector vòng kín cung cấp khả năng điều khiển tốc độ và mô-men xoắn chính xác hơn cho các ứng dụng nâng đòi hỏi khắt khe.

Ứng dụng điển hình

VEIKONG CH530 có thể được sử dụng trong nhiều loại thiết bị nâng và xử lý vật liệu, bao gồm:

• Tời cáp điện
• Tời xích
• Tời kéo công nghiệp
• Cầu trục
• Cầu trục dầm đôi
• Cầu trục dầm giàn
• Cần trục tháp
• Cần trục cảng
• Cần trục xếp dỡ container
• Hệ thống nâng xây dựng
• Tời nâng mỏ
• Cần trục luyện kim
• Cần trục xưởng
• Thiết bị xử lý vật liệu kho hàng
• Cơ cấu di chuyển xe con và cầu trục
• Cơ cấu quay cần trục

Ưu điểm ứng dụng

Đối với cơ cấu nâng

CH530 cung cấp mô-men xoắn khởi động cao, điều khiển phanh chuyên nghiệp, bảo vệ chống trượt và hoạt động tốc độ thấp ổn định. Các chức năng này giúp đạt được việc nâng và hạ an toàn và mượt mà.

Đối với di chuyển xe con

Biến tần cung cấp khả năng tăng tốc mượt mà, điều chỉnh tốc độ chính xác và điều khiển chống lắc. Điều này giúp giảm dao động tải và cải thiện định vị ngang.

Đối với di chuyển cầu trục và cầu trục dầm giàn

Nhiều cài đặt tốc độ, điều khiển đường cong S và tăng tốc/giảm tốc đồng bộ giúp cải thiện độ ổn định khi di chuyển và giảm sốc cơ học.

Đối với quay cần trục tháp

CH530 cung cấp khả năng khởi động, dừng và thay đổi hướng mượt mà. Điều này giúp giảm rung động cấu trúc và tác động cơ học trong quá trình quay.

Đối với tời kéo và tời nâng mỏ

Điều khiển vector vòng kín, mô-men xoắn khởi động cao và phối hợp phanh đáng tin cậy cung cấp khả năng kiểm soát nâng cao cho việc vận chuyển theo chiều dọc tải nặng.

Tùy chọn giao tiếp và mở rộng

Giao tiếp Modbus RTU được bao gồm tiêu chuẩn để kết nối với PLC, HMI và hệ thống điều khiển công nghiệp.

Các tùy chọn giao tiếp sau đây có sẵn theo yêu cầu của dự án:

• Modbus TCP
• CANopen
• PROFINET
• EtherCAT

Các thẻ bộ mã hóa tăng dần, thẻ bộ giải, thẻ giao tiếp và mô-đun mở rộng I/O tùy chọn cũng có sẵn. Các tùy chọn này cho phép CH530 đáp ứng các yêu cầu phản hồi, đầu cuối, mạng và tự động hóa khác nhau.

Cấu hình hệ thống phanh

Các mẫu CH530 từ 0.75kW đến 90kW có sẵn với các bộ phanh tích hợp, giảm số lượng thành phần bên ngoài và tiết kiệm không gian tủ điều khiển.

Các mẫu từ 110kW đến 710kW được thiết kế để sử dụng với các bộ phanh bên ngoài phù hợp. Điện trở phanh và bộ phanh phải được lựa chọn theo công suất động cơ, tải nâng, thời gian giảm tốc, chu kỳ hoạt động và yêu cầu nhiệm vụ phanh.

VEIKONG có thể hỗ trợ khách hàng lựa chọn điện trở phanh và bộ phanh theo ứng dụng thực tế.

Tại sao chọn VEIKONG?

Giải pháp điều khiển cần trục chuyên dụng

CH530 được phát triển đặc biệt cho thiết bị nâng và tích hợp các chức năng cần trục quan trọng vào một nền tảng biến tần duy nhất.

Đội ngũ kỹ thuật giàu kinh nghiệm

Đội ngũ kỹ thuật và quản lý của VEIKONG có hơn 20 năm kinh nghiệm trong lĩnh vực điều khiển biến tần công nghiệp và ứng dụng động cơ.

Lựa chọn sản phẩm đa dạng

Công suất từ 0.75kW đến 710kW có sẵn cho các tời nhỏ, cần trục hạng trung và hệ thống nâng công nghiệp lớn.

Quản lý chất lượng đáng tin cậy

VEIKONG áp dụng các quy trình kiểm soát chất lượng nghiêm ngặt trong quá trình phát triển sản phẩm, kiểm tra linh kiện, lắp ráp, kiểm tra chức năng và kiểm tra cuối cùng.

Hỗ trợ ứng dụng

Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ lựa chọn biến tần, kết hợp động cơ, đấu dây, cài đặt tham số, lựa chọn hệ thống phanh, cài đặt và phân tích lỗi.

Cấu hình linh hoạt

Các loại bàn phím, thẻ giao tiếp, thẻ bộ mã hóa, mô-đun I/O, bộ phanh và điện trở phanh khác nhau có thể được lựa chọn theo yêu cầu của dự án.

Dịch vụ hậu mãi toàn cầu

VEIKONG cung cấp hỗ trợ kỹ thuật từ xa, hỗ trợ khắc phục sự cố và bảo hành sản phẩm 24 tháng cho khách hàng quốc tế.
