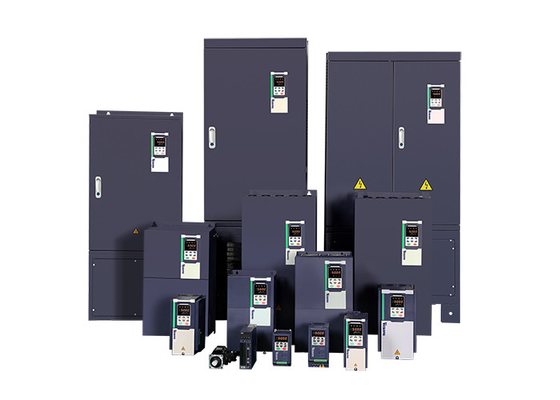

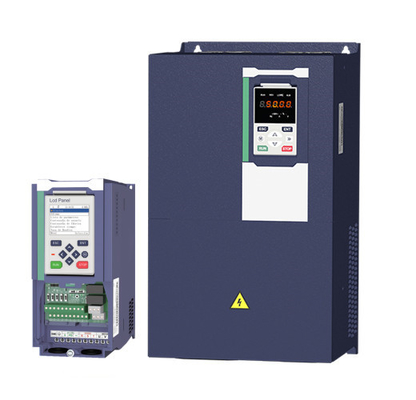

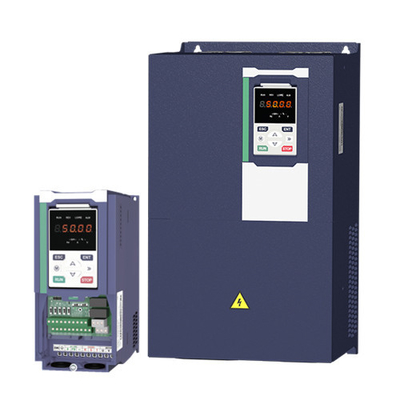

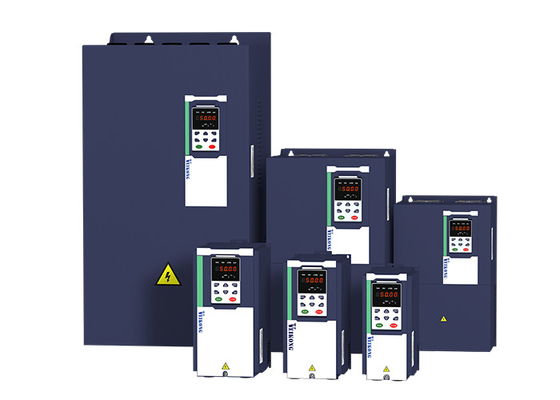

Tự động hóa quy trình không nỗ lực cho một loạt các ứng dụng VFD530 PMSM Inverter

Kiểm soát

Chế độ điều khiển

Kiểm soát V/f

Điều khiển vector luồng không cảm biến mà không có thẻ PG ((SVC)

Điều khiển luồng tốc độ cảm biến bằng thẻ PG (VC)

Chế độ hoạt động

Kiểm soát tốc độ, Kiểm soát mô-men xoắn (SVC và VC)

Phạm vi tốc độ

100 (V/f)

1(SVC)

11000 (VC)

Độ chính xác điều khiển tốc độ

± 0,5%(V/f)

± 0,2%(SVC)

± 0,02%(VC)

Tốc độ phản ứng

5Hz ((V/f)

20Hz ((SVC)

50Hz ((VC)

phạm vi tần số

0.002000.00Hz(V/f)

0.00 ∙200.00 Hz(SVC)

0.00 ¢ 400 Hz(VC)

Độ phân giải tần số đầu vào

Cài đặt kỹ thuật số: 0,01 Hz

Cài đặt tương tự: tần số tối đa x 0,1%

Vòng xoắn khởi động

150%/0,5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

Độ chính xác điều khiển mô-men xoắn

SVC:trong 5Hz10%, trên 5Hz5%

VC:30,0%

V/f curve

Loại đường cong V / f: đường thẳng, đa điểm, chức năng điện, tách V / f;

Hỗ trợ tăng mô-men xoắn: Tăng mô-men xoắn tự động (cài đặt tại nhà máy), tăng mô-men xoắn thủ công

Đường đệm truyền tần số

Hỗ trợ gia tốc và giảm tốc đường thẳng và đường cong S;

4 nhóm thời gian gia tốc và giảm tốc, phạm vi thiết lập 0,00s ~ 60000s

Điều khiển điện áp xe buýt DC

Kiểm soát điện áp quá cao: hạn chế sản xuất điện của động cơ bằng cách điều chỉnh tần số đầu ra để tránh bỏ lỗi điện áp;

Kiểm soát điện áp thấp: kiểm soát mức tiêu thụ năng lượng của động cơ bằng cách điều chỉnh tần số đầu ra để tránh thất bại yaw

Điều khiển VdcMax: Giới hạn lượng điện được tạo ra bởi động cơ bằng cách điều chỉnh tần số đầu ra để tránh chạy quá điện áp;

Điều khiển VdcMin: Kiểm soát mức tiêu thụ điện của động cơ bằng cách điều chỉnh tần số đầu ra, để tránh lỗi áp suất thấp

Tần số mang

1kHz12kHz ((Khác nhau tùy thuộc vào loại)

Phương pháp khởi động

Bắt đầu trực tiếp (có thể được đặt trên phanh DC); bắt đầu theo dõi tốc độ

Phương pháp dừng

Dừng chậm (có thể được đặt trên phanh DC); tự do dừng

Chức năng điều khiển chính

Điều khiển chạy bộ, điều khiển ngã xuống, hoạt động lên đến 16 tốc độ, tránh tốc độ nguy hiểm, hoạt động tần số xoay, chuyển đổi thời gian gia tốc và giảm tốc, tách VF, phanh kích thích quá mức,kiểm soát PID quy trình, chức năng ngủ và thức dậy, logic PLC đơn giản tích hợp, đầu cuối đầu vào và đầu ra ảo, đơn vị trì hoãn tích hợp, đơn vị so sánh tích hợp và đơn vị logic, sao lưu và khôi phục tham số,hồ sơ lỗi hoàn hảo, lỗi thiết lập lại, hai nhóm các tham số động cơ tự do chuyển đổi, phần mềm trao đổi đầu ra dây dẫn, đầu cuối lên / xuống
